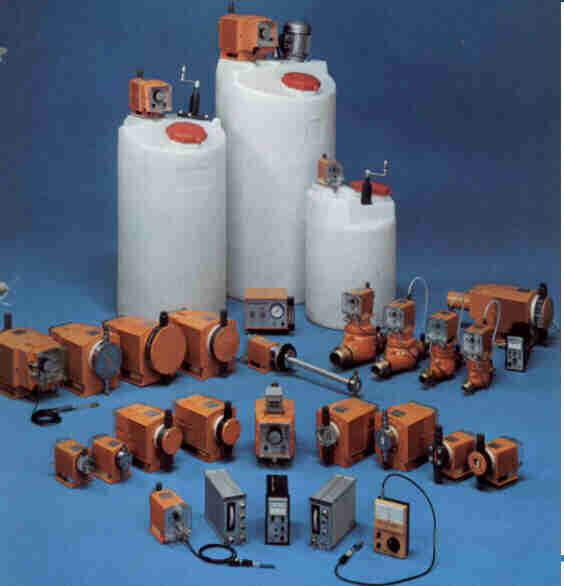

Dosiergeräte
Die Anlagen sind präzise arbeitende Flüssigkeits-Dosiergeräte,
welche nach dem Hauptzähler in waagerechte und in senkrechte Leitungsstränge
eingebaut werden. Dem durchfliesenden Wasserstrom (elektronisch gesteuert) wird
eine exakt dosierte Menge an Korrekturmittel zugegeben. Die Dosierung ist einstellbar
und erfolgt vom geringsten bis zum höchsten Wasserdurchlauf streng proportional.
Eine Über oder Unterdosierung ist unmöglich.
Der Antrieb des Dosiergerätes erfolgt durch einen überlastungssicheren Spezialmotor,
der bei zu hohem Gegendruck abschaltet und bei absinken des Druckes wieder einschaltet.
Der Steuerteil arbeitet mit 24 Volt. Jede Dosierung wird durch eine Kontrolllampe
angezeigt.
Wird die Prüftaste, gedrückt schaltet das Gerät auf Dauerbetrieb.
| Dosiervolumen max Type | P201-105 | P201-110 | P201-120 |
| Temp. max. (0°C) | 40 | 40 | 40 |
| pro 1 m³ (cm³) | 400 | 400 | 200 |
| Dosiervolumen pro Hub (cm³) | 0,4 | 0,4 | 0,4 |
| Dosierhub nach | 1 Liter | 1 Liter | 2 Liter |
| Gegendruck (bar) | 10 | 10 | 10 |
| Anlaufgrenze (lih) | 30 | 50 | 120 |
| Proportionalitätsgrenze (m3Ih) | 3,6 | 3,6 | 7,2 |
| Druckverlust bei (mWS) | 1,2 | 0,5 | 0,5 |
| Proportionalitätsgrenze | |||
| Durchflussmenge max. (m³Ih) | 5 | 10 | 20 |
| Druckverlust bei max. Durchfluss (mWS) | 5 | 8 | 7 |
